全国服务热线 一、原材料差异
宝珠砂以优质铝矾土（Al₂O₃含量≥70%）为原料，化学成分纯净，杂质含量低。
陶粒砂原料来源广泛，包括粘土、板岩、页岩、煤矸石、工业废弃物（如粉煤灰）等，成分复杂，Al₂O₃含量通常较低（如标准焦宝石原矿Al₂O₃含量仅38%）。
二、生产工艺对比

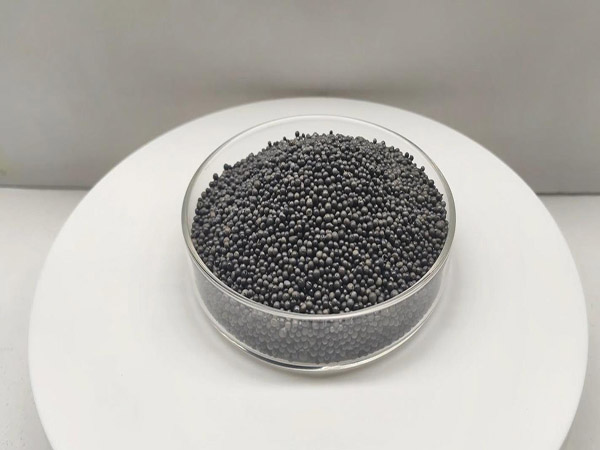

1、宝珠砂：采用电熔法生产，工艺流程为：
原料煅烧→电弧熔融（2000℃以上）→压缩空气喷吹成珠→筛分分级。该工艺使宝珠砂颗粒呈球形，表面光滑致密，内部结构均匀。
2、陶粒砂：采用烧结法生产，工艺流程为：
原料粉碎→造粒制球→高温烧结（约1400℃）→冷却破碎→筛分分级。烧结温度较低，颗粒表面粗糙多孔，形态不规则（部分呈仿碎石状）。
三、应用领域区分
宝珠砂：替代石英砂、锆英砂，用于树脂砂、水玻璃砂、精密铸造等工艺，适配碳钢、合金钢、有色金属等铸件生产。低热膨胀率减少铸件膨胀缺陷，球形颗粒提升流动性与透气性，中性材质兼容酸碱粘结剂，再生利用率高达98%。
陶粒砂：建材（轻质混凝土骨料、保温板）、石油压裂支撑剂。水处理滤料、水族造景基材、园艺栽培介质、轻质填充材料。多孔结构利于微生物附着，密度低减轻结构重量，耐腐蚀抗冻性能优异。
